产品简介：

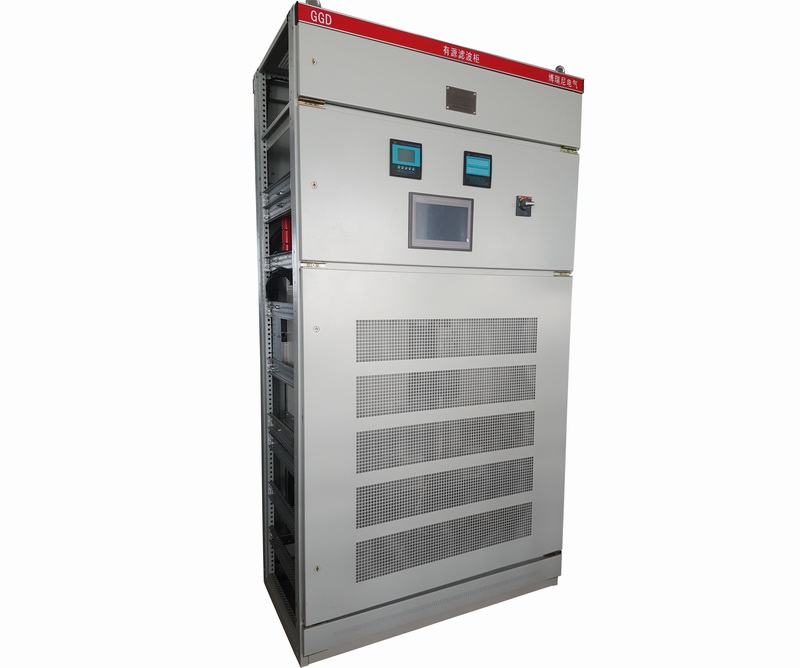

BRN-APF有源电力滤波器是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波进行实时跟踪，动态生成反向谐波电流，对非线性负载产生的电流波形进行修复。
产品特点：
> 强大的控制核心：采用TI公司32位浮点数字信号处理器（DSP） 与CYCLONEIII系列现场可编程门阵列（FPGA），谐波计算次数可高达50次，运行频率高达150M，保障谐波计算的高速与准确！
> 宽电压范围：装置内部安置电网电压自适应阀组，可直接接入800V/950V/1000V/1140V等多种电压供电系统！
> 功率核心：原装进口EasyPAC-IGBT模块，采用第四代IGBT技术，三电平拓扑结构，最高开关频率可达30KHZ，体积更加小巧，功率密度成倍增加；
> 完善的温度控制：实时监测三相功率器件的温度，当温度超过设定阈值1时自动降容输出，当温度超过设定阈值2时，发出过温警报，自动关闭停止补偿；
> 强大的控制算法：谐波电流检测算法采用最高效的基于时域变换的谐波检测算法（TTA算法），快速精确分离每一次谐波电流瞬时值，补偿响应时间大大提高，真正做到10ms全响应。
> 良好的人机交互体验：采用液晶显示触摸屏，系统电压、电流、THD、PF等电能质量参数一目了然、且支持在线更改运行参数，良好适应了不同的运行现场；
> 可靠的风冷系统：采用国际一流直流风机品牌，连续运行故障率极低，为APF装置的散热保驾护航！
选型说明：
|
变压器容量 |
集中治理速查表 |
|||||
|
楼宇 |
楼宇、地铁 |
医疗、轮胎、冶金 |
汽车及制造行业 |
大型场馆、石油开采 |
化工 |
|
|
谐波电流总畸变率 |
10% |
15% |
20% |
25% |
30% |
35% |
|
315kVA |
50A |
75A |
100A |
100A |
150A |
150A |
|
500kVA |
75A |
100A |
150A |
150A |
200A |
200A |
|
630kVA |
100A |
150A |
150A |
200A |
250A |
250A |
|
800kVA |
100A |
150A |
200A |
250A |
300A |
350A |
|
1000kVA |
150A |
200A |
250A |
300A |
350A |
400A |
|
1250kVA |
150A |
250A |
300A |
400A |
450A |
500A |
|
1600kVA |
200A |
300A |
400A |
500A |
550A |
650A |
|
2000kVA |
250A |
350A |
500A |
600A |
700A |
800A |
|
2500kVA |
300A |
450A |
600A |
700A |
850A |
1000A |
